Маркировка противопожарных дверей: как читать шильду

На торце или на полотне каждой противопожарной двери закреплена небольшая металлическая табличка — шильда. На ней несколько строк с буквами и цифрами, которые для непосвящённого выглядят набором символов. Между тем именно эта табличка отвечает на главный вопрос: настоящая перед вами противопожарная дверь или обычная металлическая. Разберём, что означает каждая строка, как расшифровать предел огнестойкости и как за пару минут проверить дверь по официальному реестру.

Что такое шильда и зачем она нужна

Шильда противопожарной двери — металлическая табличка с маркировкой, которую изготовитель крепит на изделие. Обычно её размещают на торце полотна, на внутренней стороне створки или на коробке.

Смысл в том, что противопожарная дверь внешне не отличается от обычной металлической. Огнестойкость обеспечивают скрытые вещи: негорючий наполнитель, терморасширяющаяся лента, огнестойкая фурнитура. Снаружи это не видно и на глаз не проверяется. Шильда — единственный способ быстро связать конкретную дверь с сертификатом и подтвердить, что она прошла огневые испытания.

Противопожарные двери относятся к средствам обеспечения пожарной безопасности, обращение которых регулируется техническим регламентом ЕАЭС 043/2017, действующим с января 2020 года. Он в том числе устанавливает требования к маркировке продукции.

Что должно быть на маркировке

Состав сведений может отличаться у разных изготовителей, но в базовый набор входят:

• Наименование продукции — например, «Двери противопожарные металлические».
• Предел огнестойкости — буквенно-цифровое обозначение вида EI 60.
• Номер сертификата соответствия и серия бланка.
• Обозначение технических условий (ТУ) или стандарта, по которому изготовлена дверь.
• Наименование изготовителя и его контактные данные.
• Серийный номер изделия или номер партии.

Табличка должна быть целой, читаемой, без исправлений и следов переклейки.

Предел огнестойкости: EI, EIS, EIW и что значат цифры

Это главная характеристика двери и самая важная строка на шильде. Обозначение состоит из букв и числа: буквы показывают, по каким критериям испытывалась дверь, число — время в минутах.

Отсюда и комбинации: EI 60 — глухая дверь с защитой от огня и нагрева на 60 минут. EIS 30 — то же на 30 минут плюс защита от дыма. EIW 60 — вариант для дверей с остеклением.

Какой предел выбирать

Требуемое значение определяется не предпочтениями, а проектом и нормами для конкретного места установки: тип помещения, назначение здания, положение двери на пути эвакуации. Ставить «с запасом» бессмысленно, ставить меньше нормы — нарушение. Если проектной документации нет, значение уточняется у проектировщика или в органе пожарного надзора.

Разбор настоящей шильды по строкам

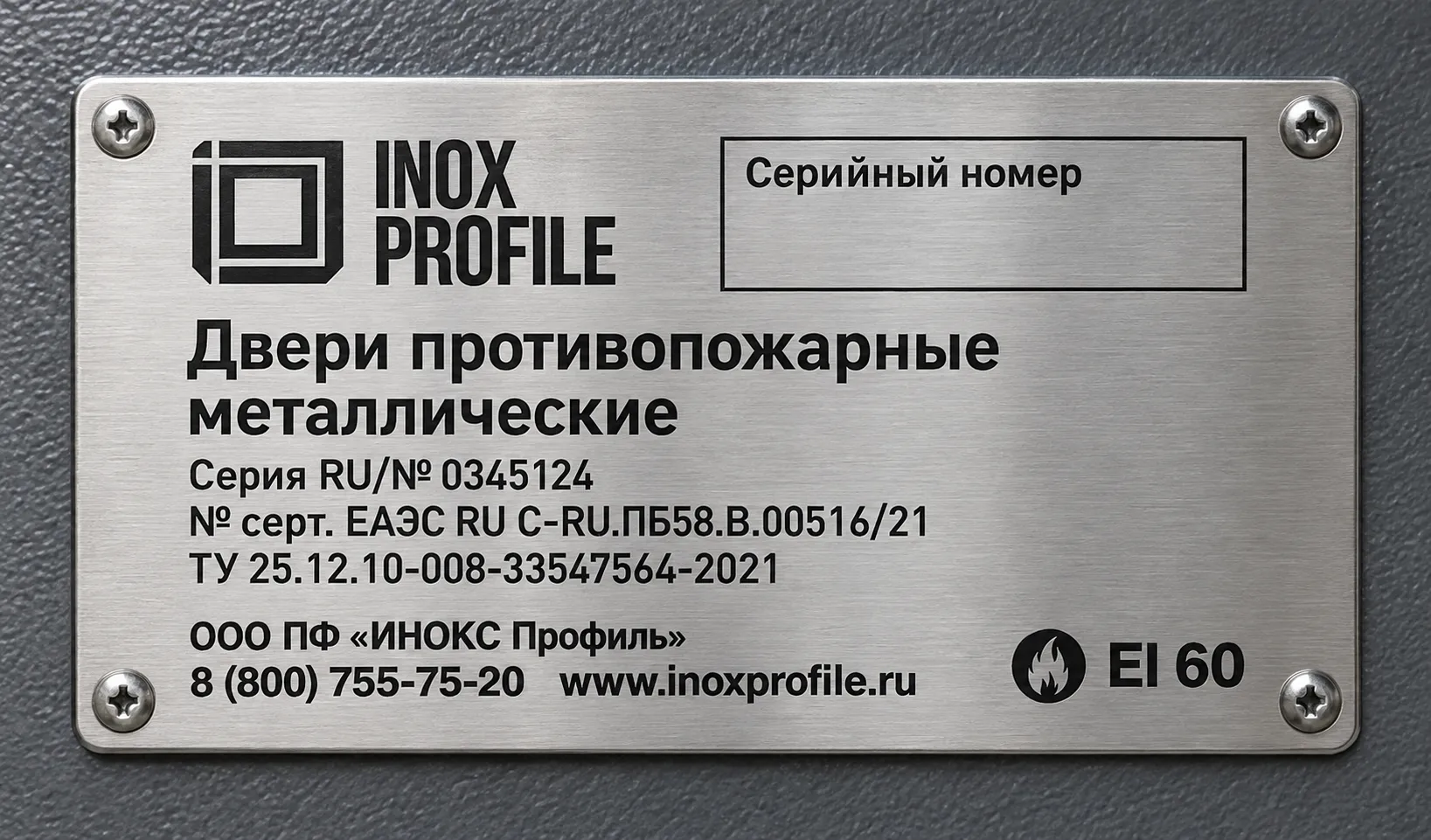

Проще всего понять логику на живом примере. Возьмём маркировку металлических противопожарных дверей производства ООО ПФ «ИНОКС Профиль».

Как устроен номер сертификата

Номер вида ЕАЭС RU C-RU.ПБ58.В.00516/21 собирается по единой схеме — он не случайный:

Как устроен номер ТУ

Обозначение ТУ 25.12.10-008-33547564-2021 тоже читается по частям:

• 25.12.10 — код группы продукции по классификатору ОКПД2, то есть металлические двери.
• 008 — порядковый номер технических условий у разработчика.
• 33547564 — код предприятия по классификатору ОКПО.
• 2021 — год утверждения документа.

Технические условия — это документ самого производителя, описывающий конструкцию и требования к изделию. Наличие ТУ на шильде не заменяет сертификат, но показывает, что производство ведётся по формализованной документации, а не «как получится».

Как проверить сертификат по реестру

Главное преимущество маркировки в том, что её можно проверить самостоятельно и бесплатно. Сертификаты соответствия ЕАЭС хранятся в открытом реестре Федеральной службы по аккредитации.

1. Перепишите номер сертификата с шильды целиком, вместе с дробью и годом.
2. Откройте реестр сертификатов и деклараций соответствия Росаккредитации.
3. Введите номер в поле поиска по номеру документа.
4. Сверьте карточку с тем, что написано на двери.

Что именно сверять:

• Статус документа — сертификат должен быть действующим, а не приостановленным или прекращённым.
• Срок действия — дверь должна быть изготовлена в период действия сертификата.
• Изготовитель — наименование в реестре и на шильде должны совпадать.
• Наименование продукции — «двери противопожарные металлические» на шильде и в карточке должны описывать одно и то же.
• Предел огнестойкости — заявленный на двери должен входить в перечень, указанный в сертификате.

Признаки, что с маркировкой что-то не так

Насторожить должны такие вещи:

• Шильды нет вообще. Идентифицировать дверь как противопожарную нечем.
• Таблички наклеены поверх других или прикручены поверх следов от прежних.
• Номер сертификата не находится в реестре либо ведёт на другую продукцию или другого изготовителя.
• Указан только предел огнестойкости, без номера сертификата и изготовителя — проверить нечего.
• Данные на шильде и в паспорте изделия расходятся.
• Дверь заметно легче ожидаемого или в торце виден пустой каркас — противопожарные полотна заполняются негорючим материалом.
• Нет терморасширяющейся ленты по периметру полотна или коробки.

Чек-лист приёмки двери

1. Найдите шильду и убедитесь, что она целая и читаемая.
2. Проверьте, что предел огнестойкости соответствует требуемому по проекту.
3. Найдите сертификат по номеру в реестре Росаккредитации.
4. Сверьте изготовителя, статус, срок действия и наименование продукции.
5. Запросите паспорт изделия и сверьте данные с шильдой.
6. Осмотрите дверь: терморасширяющаяся лента, уплотнители, комплектность фурнитуры.
7. Убедитесь, что в комплекте есть доводчик, а для эвакуационных выходов — устройство «антипаника», если оно требуется.
8. Сохраните копии документов — они понадобятся при сдаче объекта.

Частые вопросы

Что означает EI 60 на двери?

Дверь сохраняет целостность (E) и теплоизолирующую способность (I) не менее 60 минут при пожаре. То есть в течение часа она не разрушится и не даст обратной стороне раскалиться до опасной температуры.

Чем EI отличается от EIS и EIW?

EI — базовое обозначение для глухой двери. EIS добавляет защиту от дыма и горячих газов. EIW добавляет ограничение теплового излучения и применяется к дверям с остеклением.

Где находится шильда на противопожарной двери?

Обычно на торце полотна, на внутренней стороне створки или на дверной коробке. Место зависит от изготовителя, но табличка должна быть доступна для осмотра без разборки двери.

Можно ли проверить противопожарную дверь по номеру сертификата?

Да. Номер с шильды вводится в открытый реестр сертификатов и деклараций Федеральной службы по аккредитации. В карточке видны изготовитель, статус документа, сроки действия и наименование продукции — их нужно сверить с маркировкой на двери.

Что делать, если шильда утрачена?

Обратиться к изготовителю: при наличии документов на партию он может подтвердить происхождение изделия. Самостоятельно изготавливать или переставлять табличку нельзя — наносить маркировку вправе только производитель.

Что означает буква В в номере сертификата?

Тип объекта сертификации. В — серийно выпускаемая продукция, А — партия или единичное изделие. Для серийного сертификата достаточно совпадения модели и периода действия документа.
