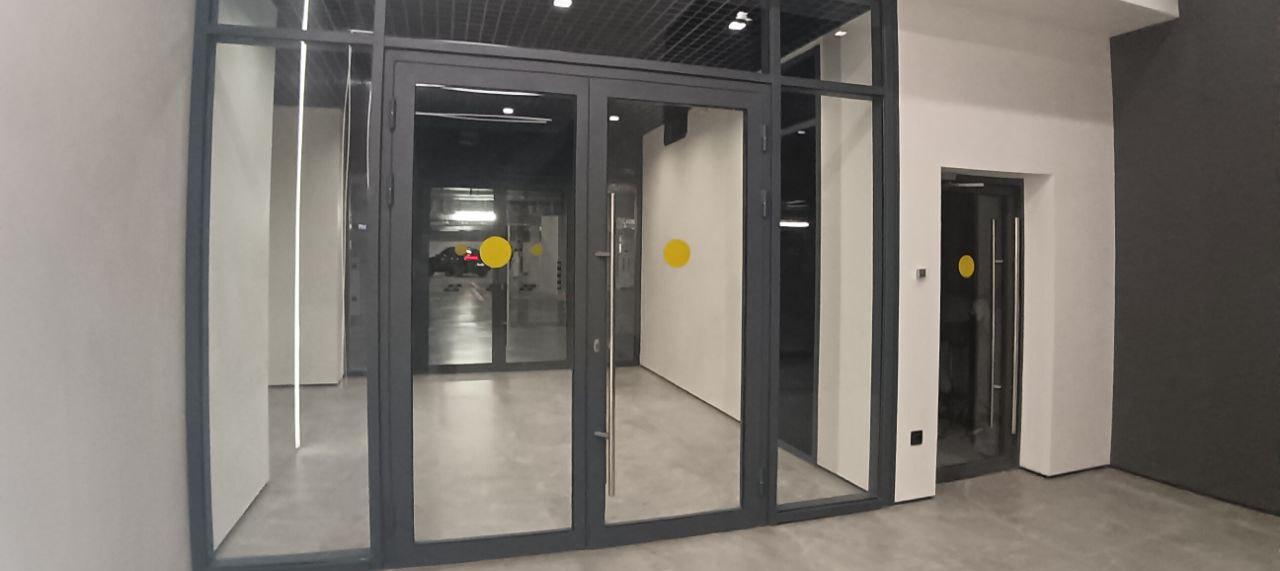

Как устроена светопрозрачная противопожарная дверь с терморазрывом
Светопрозрачная противопожарная дверь выглядит почти как обычная стеклянная перегородочная — и в этом её ценность для архитектора. Но внутри стального профиля шириной 70 мм скрыта многослойная система: огнестойкое заполнение, термореактивные уплотнители, вставка-терморазрыв и штапики, рассчитанные под конкретную толщину стеклопакета. Разберём конструкцию по элементам: что за что отвечает, почему такие двери маркируются EIW, а не EI, и на что смотреть в спецификации перед заказом.
Коротко о главном
- Что это
- Светопрозрачная противопожарная дверь — дверной блок, у которого большую часть полотна занимает огнестойкое остекление, а несущий каркас образует стальной профиль с огнестойким заполнением внутри.
- Почему маркировка EIW, а не EI
- Буква W означает достижение предельной величины плотности теплового потока. Для остеклённых дверей этот показатель нормируется дополнительно к целостности (E) и теплоизолирующей способности (I).
- Зачем терморазрыв
- Терморазрыв — неметаллическая вставка внутри стального профиля, прерывающая теплопередачу. Она помогает удерживать показатель I при пожаре и защищает наружные двери от промерзания и конденсата.
- Как работает огнестойкое стекло
- Между двумя листами флоат-стекла находится полимерная композиция. При пожаре она вспенивается и теряет прозрачность, образуя барьер для теплового излучения.
- Что определяет предел огнестойкости
- Не отдельный элемент, а сертифицированная система целиком: профиль, стекло, штапики, уплотнители, фурнитура и способ монтажа. Замена любого компонента выводит дверь за пределы сертификата.

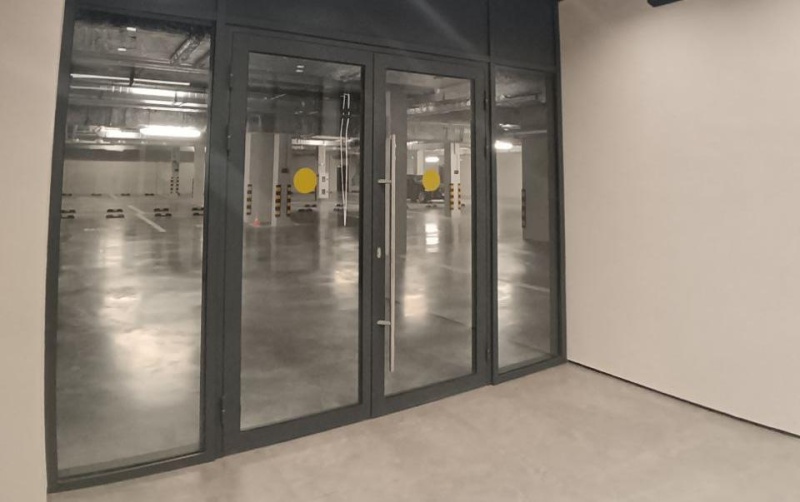

Что такое светопрозрачная противопожарная дверь
Светопрозрачная противопожарная дверь — конструкция, у которой большая часть полотна занята огнестойким остеклением, а несущую функцию выполняет тонкостенный стальной профиль с огнестойким заполнением внутри. От глухой металлической двери она отличается не только внешним видом: за счёт остекления человек видит, что происходит за дверью, и может оценить обстановку до того, как её откроет.
Это даёт два практических эффекта:
- Раннее обнаружение. Задымление или пламя в смежном помещении заметны сразу, без открывания двери.
- Естественный свет и визуальный контроль. Коридоры и тамбур-шлюзы не превращаются в глухие «трубы», что важно и для эвакуации, и для повседневной эксплуатации.
Отсюда и типичная сфера применения: общеобразовательные учреждения, больницы, офисные и жилые здания — места, где через дверь регулярно проходят люди и важен визуальный контроль.
Маркировка EIW: почему не просто EI
Глухие противопожарные двери обычно маркируют EI. У светопрозрачных в обозначении появляется третья буква — W. Это не маркетинговая надбавка, а отдельный нормируемый показатель.
| Буква | Что означает | Почему важно для остеклённой двери |
|---|---|---|
| E | Потеря целостности | Полотно и остекление не разрушаются, пламя и продукты горения не проходят насквозь |
| I | Потеря теплоизолирующей способности | Необогреваемая сторона не нагревается до предельных значений |
| W | Достижение предельной величины плотности теплового потока | Стекло может оставаться целым и «холодным» по контакту, но излучать тепло настолько интенсивно, что рядом невозможно находиться |
| S | Потеря дымогазонепроницаемости | Добавляется для дымогазонепроницаемых конструкций |
Показатель W применяется именно к светопрозрачным конструкциям и остеклённым дверям. При значительной площади остекления — ориентировочно от четверти площади полотна — учёт W и (или) S становится обязательным, отсюда комбинированные обозначения вида EIW 60 или EIWS 30. Конкретное требование к маркировке определяется проектом и нормами для вашего объекта.
Ещё одна деталь, которую часто читают неверно: предел огнестойкости присваивается по наиболее раннему наступившему предельному состоянию. Если конструкция потеряла теплоизолирующую способность на 35-й минуте, а целостность — на 65-й, итоговый предел будет 30 минут, а не 60. И читать цифру нужно как «не менее»: EIW 60 может держаться и дольше, но меньше — нет.
Отработать показатель W одним только профилем невозможно — за него отвечает стекло. Как именно, разберём ниже.
Терморазрыв: зачем он в стальной двери
Терморазрыв (в чертежах его обозначают как термомост) — это неметаллическая вставка внутри профиля, разделяющая его наружную и внутреннюю стальные оболочки. Она прерывает прямой путь теплопередачи через металл.
Зачем это нужно противопожарной двери:
- Работа на показатель I. Металл проводит тепло. Без разрыва внутренняя оболочка профиля быстро прогревает наружную, и теплоизолирующая способность теряется раньше срока — то есть падает предел огнестойкости.
- Тепловой контур здания. Для наружных дверей терморазрыв — это ещё и защита от промерзания и выпадения конденсата на профиле в холодный период.
- Стабильность геометрии. Разделённые оболочки менее склонны передавать друг другу температурные деформации.
В системе Inprof72 терморазрыв выполнен из текстолита марки СТЭФ. Материал сочетает низкую теплопроводность с механической прочностью, поэтому вставка не только изолирует, но и работает как конструктивный элемент профиля.
Анатомия двери: разбор по элементам
Конструкция светопрозрачной противопожарной двери включает около полутора десятков элементов, каждый из которых отвечает за свою часть работы. Ниже — основные и их функции.
| Элемент | Функция |
|---|---|
| Рама | Несущий контур, крепится к проёму, принимает нагрузки от створки |
| Створка | Подвижная часть с заполнением; профиль створки выше рамного |
| Термомост (терморазрыв) | Прерывает теплопередачу между оболочками профиля |
| Огнестойкое заполнение профиля | Негорючий сердечник внутри камеры профиля — основной барьер для тепла |
| Штапик | Фиксирует заполнение; подбирается по толщине стеклопакета |
| Огнестойкое стекло / стеклопакет | Заполнение светопрозрачной части; при нагреве межслойная композиция вспенивается и блокирует тепловое излучение |
| Опорные подкладки | Распределяют вес заполнения, задают правильное положение в фальце |
| Уплотнитель притвора | Плотность закрывания, тепловой и акустический контур |
| Термореактивный уплотнитель | При нагреве вспенивается и перекрывает зазоры |
| Уплотнитель стеклопакета | Прижимает и герметизирует заполнение по контуру |
| Порог и профиль притвора | Замыкают контур снизу и по вертикальному стыку створок |
| Фетр | Демпфирует и уплотняет подвижные сопряжения |
| Петли, замок, ручки | Противопожарная фурнитура, сохраняющая работоспособность при нагреве |
Смысл в том, что огнестойкость даёт не один элемент, а система. Замена штапика на несоответствующий, «неродной» уплотнитель или обычная петля вместо противопожарной выводят конструкцию за пределы сертифицированного решения.
Почему сталь, а не алюминий
Светопрозрачные противопожарные конструкции делают и на алюминии, и на стали. Разница проявляется именно в условиях пожара.
Ключевой фактор — не температура плавления сама по себе, а сохранение несущей способности при нагреве. Алюминиевые сплавы начинают заметно терять прочность уже при нескольких сотнях градусов, тогда как сталь сохраняет работоспособность значительно дольше. Поэтому алюминиевые противопожарные системы, как правило, требуют стальных усиливающих элементов внутри профиля, а стальная система изначально работает как несущая.
| Параметр | Сталь | Алюминий |
|---|---|---|
| Поведение при нагреве | Прочность сохраняется дольше | Раннее снижение прочности |
| Теплопроводность | Существенно ниже | В несколько раз выше, чем у стали |
| Усиление профиля | Не требуется, профиль несущий | Как правило, нужны стальные усиливающие элементы |
| Сборка углов | Сварка | Механические соединения на угловых вставках |
Более низкая теплопроводность стали не отменяет необходимости терморазрыва — она лишь снижает нагрузку на него. Металл в любом случае остаётся мостиком холода, поэтому вставка нужна и в стальной двери.
Огнестойкое стекло: что работает внутри полотна
Профиль задаёт каркас, но большую часть площади светопрозрачной двери занимает стекло — и именно оно определяет, сработает ли конструкция по показателям I и W. Обычное закалённое стекло здесь не подходит: оно может выдержать удар, но не остановит тепловое излучение.
Принцип действия
Противопожарное стекло INOX Block Fire (IBF) собственного производства «ИНОКС Профиль» устроено как многослойный пакет: два листа высококачественного флоат-стекла и специальная полимерная композиция между ними. В обычных условиях это прозрачное стекло с высокой светопропускающей способностью. При пожаре полимерная композиция вспенивается и теряет прозрачность, превращаясь в непрозрачный теплоизолирующий слой.
Именно вспенившийся непрозрачный слой перекрывает путь тепловому излучению. Прозрачное стекло пропускало бы лучистое тепло насквозь, даже сохраняя целостность, — и находиться рядом с ним было бы невозможно. Потеря прозрачности при пожаре здесь не побочный эффект, а рабочий механизм: конструкция перестаёт быть окном ровно тогда, когда должна стать преградой.
Характеристики стекла IBF
| Параметр | Значение |
|---|---|
| Класс огнестойкости | EIW 15, EIW 30, EIW 45, EIW 60, EIW 90 |
| Коэффициент светопропускания | до 0,85 |
| Температурный диапазон эксплуатации | от −70 до +70 °C |
| Стойкость к УФ-излучению | Применимо во внутренних и наружных конструкциях без дополнительного УФ-фильтра |
| Вес | По данным производителя, ниже, чем у аналогов |
| Оптика | Минимальное количество оптических дефектов и искажений |
| Отделка | Тонированное, матовое, цветное, стемалит с окраской по шкале RAL |
Практический смысл этих параметров для двери такой. Светопропускание определяет, останется ли коридор светлым. УФ-стойкость важна для наружных дверей и остеклённых конструкций на солнечной стороне: она позволяет применять стекло без дополнительного УФ-фильтра. А меньший вес заполнения работает на ресурс петель и сохранение геометрии створки — полотно светопрозрачной двери в основном состоит из стекла.
Стекло IBF применяется как самостоятельное заполнение и в составе стеклопакетов — однокамерных и двухкамерных, когда к огнестойкости добавляются требования по тепло- и звукоизоляции.
Заполнение и штапики
В светопрозрачных противопожарных дверях «ИНОКС Профиль» заполнением служит огнестойкое стекло IBF собственного производства — как отдельным стеклом, так и в составе стеклопакета. Под каждую толщину подбирается свой штапик.
Подбор штапика по толщине заполнения
Штапик не универсален: под каждую толщину заполнения идёт своя ширина, чтобы фальц был выбран полностью, а прижим равномерным.
| Толщина заполнения, мм | Ширина штапика, мм |
|---|---|
| 12 | 40 |
| 18 | 35 |
| 21 | 32 |
| 24 | 30 |
| 28 | 25 |
| 33 | 20 |
Логика простая: чем толще заполнение, тем уже штапик — сумма остаётся практически постоянной по ширине фальца. При нестандартном заполнении штапик изготавливается отдельно под конкретную толщину.
Под заполнение устанавливаются опорные подкладки, подбираемые по его толщине: одна типоразмерная группа для заполнения примерно 17–24 мм, другая — для 28–36 мм. Подкладки не декоративная мелочь: они задают положение стеклопакета в фальце и распределяют его вес, а ошибка здесь ведёт к перекосу створки и потере плотности притвора.
Три типа уплотнителей и зачем их так много
В светопрозрачной противопожарной двери одновременно работают три типа уплотнителей с разными задачами. Заменять их друг на друга нельзя.
- Огнестойкий уплотнитель притвора (EPDM). Обеспечивает плотное закрывание в обычном режиме и сохраняет свойства при повышенных температурах.
- Термореактивный уплотнитель. В нормальных условиях это тонкая лента, практически незаметная. При нагреве состав вспенивается, многократно увеличиваясь в объёме, и герметизирует зазоры между створкой и рамой — тот самый механизм, который перекрывает путь дыму и пламени.
- Фетровый уплотнитель. Работает на подвижных сопряжениях, гасит шум и мелкие зазоры.
Термореактивную ленту нельзя закрашивать при перекраске двери и заклеивать. Толстый слой краски мешает составу вспениться, и дверь теряет заявленный предел огнестойкости, продолжая выглядеть исправной.
Пороги и противодымная защита
Нижний стык — самое уязвимое место светопрозрачной противопожарной двери: именно через щель под полотном в первую очередь идёт дым. В системе Inprof72 предусмотрено несколько исполнений порога:
- Тёплый порог — с терморазрывом, для наружных дверей.
- Холодный порог — для внутренних конструкций, где тепловой контур не требуется.
- Противодымный самораскрывающийся порог с терморазрывом — механизм, который при закрывании двери опускает уплотняющий элемент к полу, а при открывании убирает его. Порог как препятствие отсутствует, а плотность контура сохраняется.
- Исполнение с цокольным профилем — когда снизу нужен глухой участок.
Выбор порога напрямую связан с показателем S: если требуется дымогазонепроницаемость, нижний контур должен перекрываться, а не оставаться щелью.
Варианты исполнения дверей
Светопрозрачные противопожарные двери на профиле Inprof72 изготавливаются в следующих конфигурациях:
- Одностворчатые и двустворчатые двери.
- Внутреннего и наружного открывания.
- С фрамугой и без неё.
- С глухими модулями — сверху, сбоку или с обеих сторон в одной раме.
- С разбивкой импостами — когда полотно делится на несколько светопрозрачных полей.
- С цокольным профилем или со створочным профилем по всему контуру.
Конструкции окрашиваются после сварки по шкале RAL, а огнестойкое стекло может быть тонированным, матовым, цветным или в виде стемалита. То есть противопожарная дверь не обязана выглядеть «технической» — она вписывается в дизайн интерьера.
Монтаж: где теряется огнестойкость
Даже сертифицированная дверь не даст заявленного предела, если её неправильно поставить в проём. Основные правила монтажа:
- Способ крепления. Монтаж выполняется либо на монтажные пластины из оцинкованной стали, либо анкерами непосредственно через раму.
- Шаг крепления. Точки крепления располагают с шагом не более 600 мм, а от углов конструкции отступают порядка 200 мм.
- Заполнение зазора. Монтажный зазор заполняется негорючим материалом — базальтовой ватой и цементно-песчаным раствором. Обычная монтажная пена здесь недопустима: она горюча и сводит на нет весь предел огнестойкости.
- Геометрия. Раму выставляют без перекосов — иначе притвор не будет плотным, а уплотнители не сработают как задумано.
Чем заполнен монтажный зазор — вопрос, который стоит задать до закрытия узла отделкой. После установки наличников убедиться в этом уже невозможно, а именно здесь чаще всего экономят.
Как читать спецификацию перед заказом
Перед заказом светопрозрачной противопожарной двери в документах должны быть однозначно зафиксированы следующие параметры:
- Предел огнестойкости в полной записи — с буквами и минутами (например, EIW 60), а не просто «противопожарная».
- Номер и срок действия сертификата на конкретное исполнение.
- Тип и толщина заполнения, соответствующий ему штапик.
- Исполнение порога и наличие требования по дымогазонепроницаемости.
- Наличие терморазрыва — обязательно для наружных конструкций.
- Комплект фурнитуры: противопожарные петли, замок, доводчик; для эвакуационных выходов — устройство «антипаника».
- Размеры и направление открывания, сторона навески.
- Способ монтажа и материал заполнения монтажного зазора.
Частые вопросы
Что означает буква W в маркировке EIW?
Достижение предельной величины плотности теплового потока. Показатель применяется к светопрозрачным конструкциям: стекло может сохранять целостность, но излучать столько тепла, что находиться рядом невозможно. При значительной площади остекления учёт W и (или) S становится обязательным; конкретное требование задаётся проектом.
Зачем терморазрыв, если дверь стальная?
Сталь проводит тепло существенно меньше алюминия, но всё равно остаётся мостиком холода. Терморазрыв работает на два фронта: помогает удерживать показатель теплоизолирующей способности при пожаре и предотвращает промерзание и конденсат на профиле наружных дверей зимой.
Какое стекло стоит в светопрозрачной противопожарной двери?
В дверях «ИНОКС Профиль» — противопожарное стекло INOX Block Fire собственного производства: два листа флоат-стекла со специальной полимерной композицией между ними. При нагреве композиция вспенивается и теряет прозрачность, образуя теплоизолирующий барьер. Пределы огнестойкости — от EIW 15 до EIW 90.
Почему противопожарное стекло мутнеет при пожаре?
Это штатная работа конструкции, а не дефект. Непрозрачный вспенившийся слой блокирует тепловое излучение — то, за что отвечает показатель W. Прозрачное стекло пропускало бы лучистое тепло, даже оставаясь целым.
Можно ли поставить светопрозрачную дверь на пути эвакуации?
Да, при условии, что её предел огнестойкости соответствует требованиям для конкретного места, а комплектация включает доводчик и, где требуется, устройство «антипаника». Конкретное значение предела определяется проектом и нормами.
Какой максимальный размер бывает у таких дверей?
Габариты ограничены сертифицированным исполнением и предельными размерами огнестойкого стеклопакета. Конкретный максимум уточняется по документации на выбранное решение — универсальной цифры здесь нет.
Можно ли перекрасить противопожарную дверь на объекте?
Нежелательно. Заводская окраска выполняется после сварки, а самостоятельная перекраска рискует закрасить термореактивную ленту, которая должна свободно вспениваться при нагреве.
Чем светопрозрачная дверь лучше глухой металлической?
Обзорностью. Через остекление видно обстановку в смежном помещении до открывания двери, коридоры получают естественный свет, а интерьер не дробится глухими полотнами. При этом требования по огнестойкости выполняются так же.
