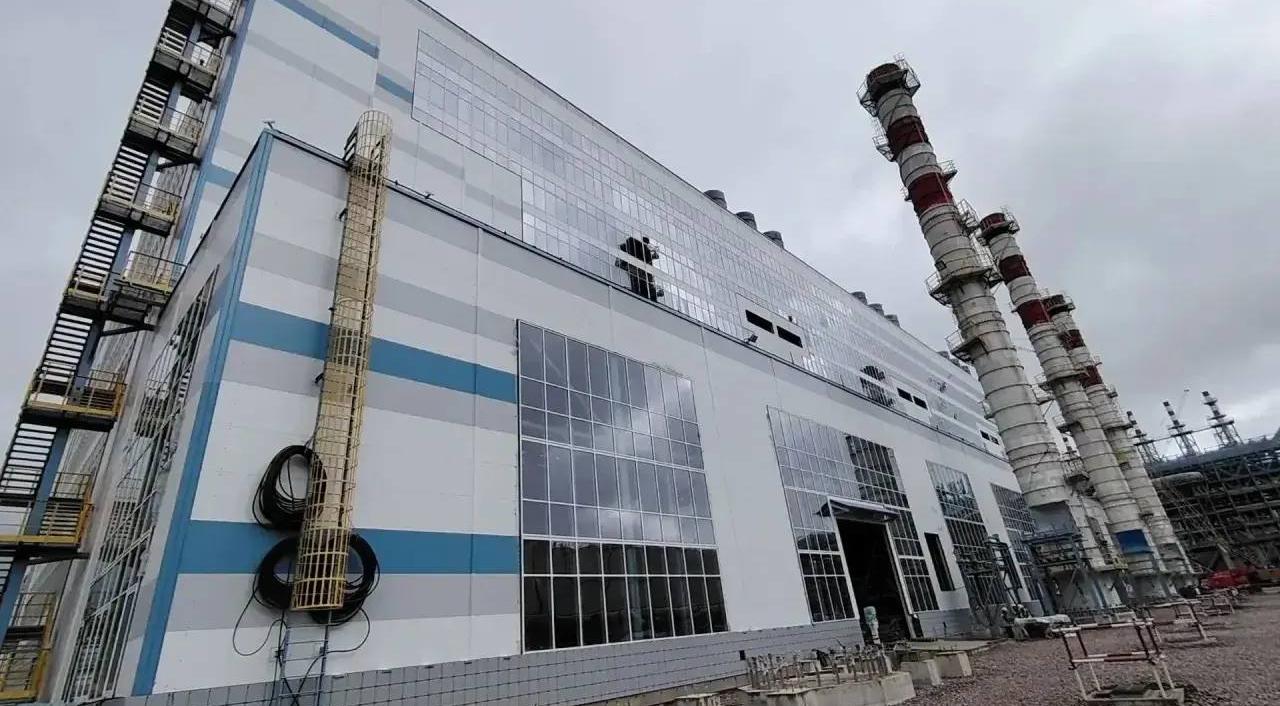

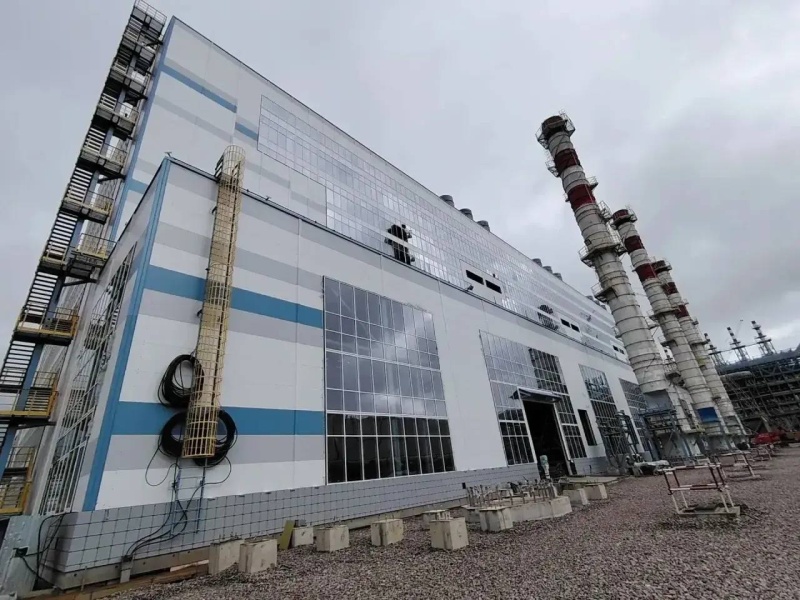

Как работают легкосбрасываемые витражи: устройство, нормы и расчёт
Взрыв газо- или пылевоздушной смеси в замкнутом помещении создаёт избыточное давление за доли секунды. Если давлению некуда уйти, разрушается каркас здания. Легкосбрасываемый витраж работает как предохранительный клапан: его узлы крепления разрушаются первыми, светопрозрачный элемент смещается наружу и открывает проём для сброса давления - но при этом не улетает, а остаётся на страховочном тросе. Разберём, как устроены легкосбрасываемые витражи по ГОСТ Р 56288-2024, какие нормы их регулируют, как считается площадь ЛСК и на что смотреть при проектировании.
Что такое легкосбрасываемый витраж
Легкосбрасываемый витраж - это наружная светопрозрачная ограждающая конструкция, которая при внутреннем дефлаграционном взрыве вскрывается и освобождает проём для сброса избыточного давления. В нормативных документах такие изделия обозначают аббревиатурой ЛСК (легкосбрасываемые конструкции), а оконные конструкции со стеклопакетами - ЛСКОС.
От обычного алюминиевого витража ЛСК отличается принципиально. Задача обычного витража - держаться в проёме при любых нагрузках. Задача легкосбрасываемого - гарантированно освободить проём при заданном избыточном давлении, оставаясь при этом абсолютно надёжным при ветровых нагрузках, вибрации и температурных деформациях. Вся конструкция, от профиля до узлов крепления, проектируется под это контролируемое вскрытие.
Витражи по ГОСТ Р 56288-2024
Основной документ на легкосбрасываемые оконные конструкции со стеклопакетами - ГОСТ Р 56288-2024, введённый в действие с 1 октября 2024 года взамен редакции 2014 года. Он распространяется на легкосбрасываемые оконные блоки со смещаемыми или поворотными створками или стеклопакетами для жилых, общественных и промышленных зданий, где существует риск внутренних аварийных дефлаграционных взрывов.
Важный для витражей момент: стандарт прямо допускает распространение своих требований на легкосбрасываемые конструкции, изготовленные на основе витринных оконных блоков и витражных светопрозрачных конструкций. Именно это даёт нормативное основание собирать полноценные легкосбрасываемые витражи, а не только отдельные оконные блоки.
Витраж или окно: в чём разница для ЛСК
| Параметр | Легкосбрасываемое окно | Легкосбрасываемый витраж |
|---|---|---|
| Формат | Отдельные проёмы в стене | Сплошная светопрозрачная плоскость из связанных секций |
| Площадь сброса | Ограничена размером проёмов | Большая, набирается площадью фасада |
| Типичные объекты | Котельные, локальные помещения | Цеха, производственные корпуса, крупные склады |
| Естественная освещённость | Стандартная | Высокая, свет по всей плоскости |
| Гибкость проектирования | Ограничена шагом проёмов | Секции подбираются под расчётную площадь ЛСК |
Витражное исполнение особенно удобно там, где расчётная площадь ЛСК велика: набрать её отдельными окнами бывает физически невозможно, а витраж закрывает требование сплошной остеклённой плоскостью и одновременно решает вопрос естественного освещения цеха.
Принцип работы: как ЛСК гасит взрыв
Речь идёт о дефлаграционном взрыве - сравнительно медленном горении газо-, паро- или пылевоздушной смеси, при котором давление нарастает не мгновенно. Именно такой сценарий характерен для производственных помещений, и именно на него рассчитаны легкосбрасываемые конструкции. Работа витража укладывается в четыре стадии:
- Воспламенение смеси. В объёме помещения начинает расти избыточное давление.
- Срабатывание узла крепления. При достижении расчётного давления вскрытия разрушается специальный элемент узла, удерживающий конструкцию.
- Освобождение проёма. Створка поворачивается наружу либо смещаемый элемент выходит из плоскости фасада, открывая путь для сброса давления.
- Удержание тросом. Страховочное устройство блокирует дальнейшее движение конструкции — она остаётся у здания, а не летит вниз.
Давление вскрытия - это проектный параметр конкретной конструкции, а не универсальная константа. Оно задаётся расчётом исходя из объёма помещения, свойств горючей среды и допустимого давления для каркаса здания, а затем фиксируется в условном обозначении изделия и в паспорте. Поэтому сравнивать конструкции разных производителей «по числу» без привязки к объекту некорректно: значение, верное для одного помещения, для другого будет ошибочным.
Страховочный трос: почему витраж не улетает
Распространённое представление: легкосбрасываемая конструкция при взрыве полностью вылетает наружу и падает у стены здания. Для конструкций, оснащённых страховочным устройством, это не так.
Такие ЛСК комплектуются тросовым страховочным устройством. Трос крепится к торцу легкосбрасываемой конструкции и в момент, когда конструкция выходит из проёма и давление резко падает, блокирует её дальнейшее движение. Величина, на которую конструкция может отойти от плоскости проёма, ограничивается конструктивно — в решениях «ИНОКС Профиль» это не более 10 см.
Конструкция не отделяется от здания и не падает на прилегающую территорию. Это снижает риск ущерба снаружи и упрощает эксплуатацию фасада. Требования же к организации территории под ЛСК определяются проектом - наличие страховочного устройства само по себе не отменяет проектных решений по прилегающей зоне.
Где применяются легкосбрасываемые витражи
Основной случай - наружные ограждающие конструкции помещений категорий А и Б по взрывопожарной и пожарной опасности. На практике легкосбрасываемые витражи востребованы на таких объектах:
- Производственные цеха с обращением горючих газов, паров растворителей, ЛВЖ.
- Помещения систем топливоподачи и пылеприготовления.
- Мукомольные и комбикормовые производства, элеваторы, солодовни - где риск создаёт горючая пыль.
- Склады горючих материалов и химического сырья.
- Лабораторные помещения с взрывоопасными средами.
- Окрасочные и сушильные камеры, участки нанесения покрытий.
Котельные далеко не всегда относятся к категориям А или Б, но требование о легкосбрасываемых конструкциях для них устанавливается самостоятельно: при использовании жидкого и газообразного топлива в помещении котельной предусматриваются легкосбрасываемые ограждающие конструкции из расчёта 0,03 м² на 1 м³ свободного объёма помещения, в котором находятся котлы, топливоподающее оборудование и трубопроводы. Поэтому «нет категории А/Б - значит, ЛСК не нужны» для котельной рассуждение неверное.
Категория помещения по взрывопожарной опасности определяется до проектирования светопрозрачных конструкций. От неё зависит и необходимость ЛСК, и удельный норматив площади сброса. Заказывать витражи, не имея категорирования - путь к переделке проекта.
Нормативная база: ГОСТ и СП для легкосбрасываемых конструкций
| Документ | Что регулирует |
|---|---|
| ФЗ № 123-ФЗ | Технический регламент о требованиях пожарной безопасности |
| ГОСТ Р 56288-2024 | Технические условия на легкосбрасываемые оконные конструкции со стеклопакетами, включая изготовленные на основе витражных светопрозрачных конструкций |
| ГОСТ Р 56289 | Светопрозрачные легкосбрасываемые конструкции для зданий |
| ГОСТ 21519 | Блоки оконные из алюминиевых профилей; требования распространяются также на витринные оконные блоки и витражные светопрозрачные конструкции |
| ГОСТ 30971 | Монтажные швы узлов примыкания оконных блоков к стеновым проёмам |
| СП 4.13130 | Требование оснащать помещения категорий А и Б наружными ЛСК, нормативы площади, требования к котельным |
| СП 56.13330 | Производственные здания — общие положения по применению ЛСК |
| СП 89.13330 | Котельные установки — специальные требования к заполнению проёмов |
ГОСТ Р 56288 действует в редакции 2024 года — проектная документация и пояснительные записки, подготовленные под редакцию 2014 года, требуют актуализации. Кроме того, требования разных сводов правил к одним и тем же конструкциям могут расходиться: классический пример касается допустимости стеклопакетов в котельных. Итоговое решение согласуется с проектной организацией; ссылки на нормы здесь приведены в ознакомительных целях.
Расчёт площади ЛСК: от чего отталкиваться
Площадь легкосбрасываемых конструкций определяется расчётом исходя из объёма помещения, свойств горючей среды и допустимого давления. Нормы задают и «страховочные» удельные значения, применяемые при отсутствии расчётных данных.
| Тип помещения | Удельная площадь ЛСК |
|---|---|
| Помещение категории А | не менее 0,05 м² на 1 м³ объёма |
| Помещение категории Б | не менее 0,03 м² на 1 м³ объёма |
| Помещения систем топливоподачи | не менее 0,03 м² на 1 м³ свободного объёма |
| Котельная на жидком и газообразном топливе | 0,03 м² на 1 м³ свободного объёма помещения с котлами, топливоподающим оборудованием и трубопроводами |
Пример ориентировочного расчёта
Допустим, свободный объём помещения категории Б составляет 500 м³. Тогда минимальная площадь ЛСК:
Это площадь, которую нужно набрать секциями легкосбрасываемого витража. Дальше проектировщик распределяет её по фасаду с учётом размеров секций, шага стоек и требований к естественному освещению.
Типы легкосбрасываемых конструкций: поворотные и смещаемые
По типу вскрытия сбросного проёма ЛСК делятся на два вида.
Поворотные
В состав конструкции входит поворотная створка, которая при воздействии избыточного давления внутреннего дефлаграционного взрыва открывается наружу посредством вращения вокруг оси петель её крепления. Шарнир может быть вертикальным либо горизонтальным — верхним или нижним.
Смещаемые
Конструкция содержит смещаемый элемент стеклопакет или раму со стеклопакетом, который выходит наружу при воздействии избыточного давления. Створка как таковая отсутствует.
| Критерий | Поворотные | Смещаемые |
|---|---|---|
| Механизм вскрытия | Вращение створки вокруг петель | Смещение элемента из плоскости фасада |
| Что удерживает элемент | Петли | Страховочное устройство |
| Типичное применение | Помещения, где нужна штатно открывающаяся створка | Витражные плоскости большой площади |
Конкретный тип выбирается проектом: он влияет на расчёт степени освобождения сбросного проёма, поэтому «поворотные вместо смещаемых» - не равнозначная замена, а другое расчётное решение.
Узел крепления и его материалы
Узел крепления - самый ответственный элемент ЛСК. Он решает две взаимоисключающие на первый взгляд задачи: разрушиться точно при расчётном избыточном давлении изнутри и при этом гарантированно сохранить целостность при отрицательных ветровых нагрузках на подветренной стороне здания. Запас прочности по отрицательным ветровым нагрузкам принимается с коэффициентом γf ≥ 3.
Состав узла крепления
- Шпилька - крепится к стойке через отверстие в кронштейне ЛСК.
- Дистанционная втулка - устанавливается на шпильку и предотвращает искрообразование при сбрасывании конструкции.
- Разрушаемый элемент - устанавливается на резьбовую часть шпильки, именно он рассчитан на разрушение при заданном давлении.
- Защитный колпачок - закрывает узел от внешних воздействий.
- Кронштейн ЛСК - крепится к строительному проёму (фахверку) и воспринимает ветровые нагрузки.
- Страховочный трос - удерживает конструкцию после срабатывания.
Дистанционная втулка выполняет не геометрическую, а защитную функцию: она предотвращает искрообразование при сбрасывании конструкции. Во взрывоопасном помещении это принципиально - в момент срабатывания ЛСК источник зажигания недопустим.
Материалы деталей узла
Состав и характеристики ниже приведены по технической документации на узлы крепления «ИНОКС Профиль» - у разных производителей решения отличаются.
| Деталь | Материал | Ключевые характеристики |
|---|---|---|
| Разрушаемый элемент | Фторопласт Ф-4 | Рабочие температуры от −70 до +260 °C, не горюч, химически стоек к кислотам, щелочам, растворителям и маслам; долговечность материала 15 лет |
| Дистанционная втулка | Текстолит | От −70 до +70 °C, низкий коэффициент трения, химстойкость, долговечность 10 лет |
| Шпилька | Сталь 20 | Антикоррозионное гальваническое покрытие, эксплуатация до −70 °C |
| Фиксатор | Пружинная сталь 60С2 или 70 | Антикоррозионное гальваническое покрытие |
| Защитный колпачок | Сополимер пропилена | Температура хрупкости не выше −30 °C |
| Кронштейн ЛСК | Листовой металл 4–6 мм | Полимерно-порошковая окраска, цвет по шкале RAL |
В целом узел рассчитан на стабильные физико-механические характеристики в интервале от −70 до +70 °C и устойчивость к слабоагрессивным средам при долговечности деталей не менее 10 лет. Сертификаты качества на материалы основных деталей входят в состав паспорта на узлы крепления.
Остекление и противоосколочная защита
Здесь у легкосбрасываемых конструкций по ГОСТ Р 56288 есть важное преимущество перед «классическим» подходом, при котором ЛСК приравнивали к тонкому одинарному стеклу.
- Однокамерные и двухкамерные стеклопакеты допустимы. Поскольку смещаемым элементом является стеклопакет или рама со стеклопакетом целиком, конструкция сохраняет легкосбрасываемость. Это существенно улучшает теплотехнические характеристики здания по сравнению с одинарным остеклением.
- Противоосколочная плёнка защищает людей. Стеклопакет с плёнкой не разлетается осколками при взрыве — это прямая защита персонала внутри помещения.
- Профиль подбирается под объект. Конструкции изготавливают из алюминия, стали, ПВХ или дерева; окраска — в любой цвет по шкале RAL.
Свод правил относит к легкосбрасываемым обычное оконное стекло толщиной 3, 4 и 5 мм при площади листа не менее 0,8, 1,0 и 1,5 м² соответственно, а армированное стекло, триплекс, закалённое стекло и монолитный поликарбонат к ЛСК не относит. Это критерий для одинарного остекления «россыпью». Сертифицированная конструкция по ГОСТ Р 56288-2024 - другой путь: легкосбрасываемость подтверждается конструкцией и узлами крепления в сборе, что и открывает возможность применения стеклопакетов. Для отдельных типов объектов, в частности котельных, отраслевые своды правил могут вводить ограничения - вопрос решается на стадии проекта.
Монтажные швы, отливы и нащельники
Легкосбрасываемость обеспечивает не только сама конструкция, но и то, как она примыкает к проёму. Ошибка на этом этапе способна полностью заблокировать работу ЛСК.
Монтажный шов
Швы выполняются по ГОСТ 30971 и конструктивно состоят из трёх слоёв:
- Наружный - водоизоляционный паропроницаемый (диффузионная самоклеящаяся гидроизоляционная лента).
- Центральный - теплоизолирующий (минеральная базальтовая вата плотностью 30–60 кг/м³).
- Внутренний - пароизоляционный (герметизирующая паронепроницаемая самоклеящаяся лента).
Отливы и нащельники
Система наружных наличников и отливов не должна препятствовать легкосбрасываемости. Не допускается крепление наличников и отливов к конструкциям стен и вентилируемых фасадов - иначе при взрыве они удержат витраж в проёме. Нащельники, закрывающие монтажный шов, должны иметь специальную форму и геометрию, обеспечивающую свободное смещение конструкции наружу.
Это, к слову, одна из самых трудоёмких частей проекта ЛСК: типовые фасадные примыкания здесь не работают, и узлы приходится разрабатывать отдельно.
Плюсы, минусы и обслуживание
Честный разбор сильных и слабых сторон конструкций по ГОСТ Р 56288 - то, что стоит знать до проектирования.
| Преимущества | Ограничения |
|---|---|
| Однокамерные и двухкамерные стеклопакеты — высокая теплотехника здания | Разрушаемый элемент из фторопласта обладает текучестью и со временем может терять свойства |
| Противоосколочная плёнка защищает людей при взрыве | Требуется периодический осмотр и замена разрушаемых элементов |
| Страховочное устройство удерживает конструкцию у здания | Сложность изготовления наружных примыканий, нестандартные нащельники |
| Возможны поворотный и поворотно-откидной механизмы открывания | Индивидуальное проектирование под каждый объект, типовых решений нет |
| Профили из алюминия, стали, ПВХ или дерева, окраска по RAL | Требуется расчёт и проектные исходные данные до начала изготовления |
Разрушаемый элемент — расходная деталь: со временем его свойства могут меняться. Поэтому документация производителя предусматривает периодический визуальный осмотр каждого элемента узла крепления с заменой при необходимости; в решениях «ИНОКС Профиль» интервал составляет 5 лет. Проверьте фактический регламент по паспорту на конкретные изделия и внесите его в план технического обслуживания здания сразу после сдачи объекта.
Частые ошибки при проектировании и заказе
- Считать ЛСК обычным витражом. Внешне похожи, функционально противоположны.
- Крепить отливы и нащельники к стене или вентфасаду. Конструкция физически не сможет сместиться.
- Брать удельный норматив вместо расчёта. Значения 0,03 и 0,05 м²/м³ - минимум при отсутствии расчётных данных.
- Менять узлы крепления при монтаже на «более прочные». Сертифицированное давление вскрытия при этом теряет силу.
- Игнорировать регламент осмотра разрушаемых элементов, указанный в паспорте изделия.
- Считать, что без категории А/Б конструкции не нужны. Для котельных и помещений топливоподачи требования установлены отдельно.
- Работать по устаревшей редакции ГОСТ. С 1 октября 2024 года действует ГОСТ Р 56288-2024.
Этапы разработки и изготовления ЛСК
- Исходные данные. Категория помещения, объём, расчётная площадь ЛСК, требования проекта.
- Замер объекта. Точные габариты проёмов и фасадных плоскостей, привязка к фахверку.
- Проектирование конструкции. Разбивка на секции, подбор профиля, заполнения и узлов крепления под расчётное давление вскрытия, разработка примыканий.
- Согласование. Проверка решения на соответствие проекту и нормам, утверждение отделки по RAL.
- Производство. Изготовление конструкций с паспортом и пояснительной запиской.
- Монтаж. Установка с соблюдением узлов крепления и правил устройства примыканий.
- Сдача работ. Передача исполнительной документации, сертификатов и паспортов изделий.
Частые вопросы о легкосбрасываемых витражах
Витраж при взрыве падает на землю?
Если конструкция оснащена тросовым страховочным устройством - нет. Трос крепится к торцу конструкции и блокирует её движение после того, как она вышла из проёма и давление сброшено. В решениях «ИНОКС Профиль» отход от плоскости проёма не превышает 10 см, конструкция остаётся у здания.
По какому ГОСТу изготавливаются легкосбрасываемые витражи?
По ГОСТ Р 56288-2024, действующему с 1 октября 2024 года. Стандарт допускает распространение своих требований на легкосбрасываемые конструкции, изготовленные на основе витражных светопрозрачных конструкций.
Чем легкосбрасываемый витраж отличается от обычного?
Обычный витраж рассчитан на то, чтобы держаться в проёме. Легкосбрасываемый - на то, чтобы освободить проём при заданном избыточном давлении внутреннего взрыва, оставаясь при этом надёжным при ветровых нагрузках. Отличие заложено в узлах крепления, примыканиях и расчёте конструкции.
Можно ли применять стеклопакеты?
Да, в составе сертифицированной конструкции по ГОСТ Р 56288-2024 применяются однокамерные и двухкамерные стеклопакеты - смещаемым элементом выступает стеклопакет или рама со стеклопакетом целиком. Это заметно улучшает теплотехнику здания. Для отдельных типов объектов отраслевые нормы могут вводить ограничения.
Как рассчитать площадь легкосбрасываемых конструкций?
Площадь определяется расчётом. При отсутствии расчётных данных применяют удельные нормативы: не менее 0,05 м² на 1 м³ объёма для помещений категории А и не менее 0,03 м² на 1 м³ — для категории Б. Для котельных на жидком и газообразном топливе действует отдельное требование - 0,03 м² на 1 м³ свободного объёма помещения с котлами и топливоподающим оборудованием.
Нужны ли ЛСК, если помещение не относится к категории А или Б?
Возможно, да. Помимо общего требования для категорий А и Б, отдельные требования установлены для котельных на жидком и газообразном топливе и для помещений систем топливоподачи. Ответ даёт проект, а не только категория помещения.
Нужно ли обслуживать ЛСК?
Да. Разрушаемые элементы узлов крепления подлежат периодическому визуальному осмотру с заменой при необходимости - со временем свойства материала могут меняться. Интервал устанавливается документацией производителя; уточняйте его по паспорту на изделия.
Из какого профиля изготавливают легкосбрасываемые витражи?
Чаще всего из алюминиевого - он лёгкий, коррозионностойкий и позволяет собирать плоскости большой площади. Возможны также сталь, ПВХ и дерево. Окраска - в любой цвет по шкале RAL.
